十三、截面图与视图

感谢AJ-GK老师为本章提供大部分素材，感兴趣的小伙伴可以b站或者小红书搜索 AJ-GK 了解更多

1.视图

1）常考方式

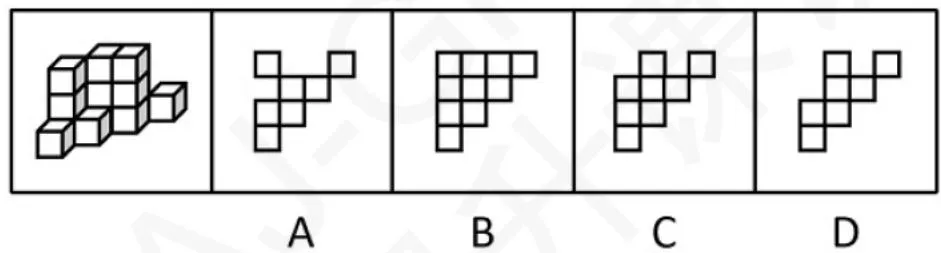

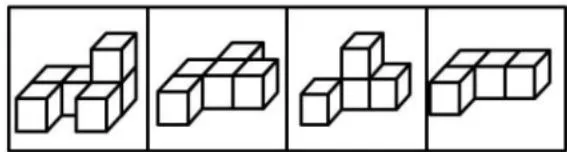

1. 组合视图：由多个简单立体组合成的复杂图形，分析其视图规律（如图25浙江）

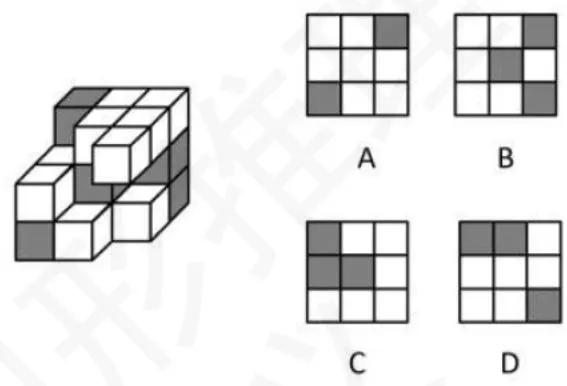

2. 视图还原：根据三视图反推原立体图形的可能结构。如图：25浙江，已知共有15个方块，求俯视图

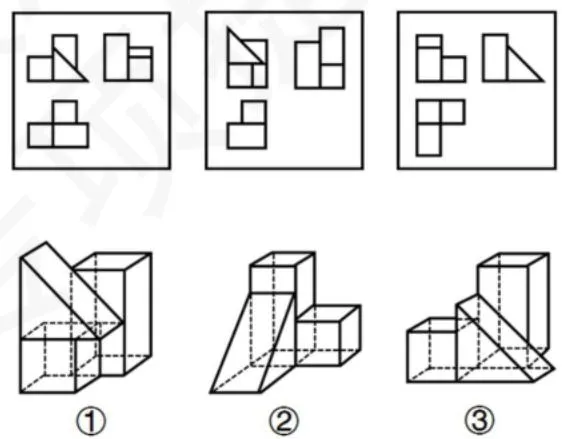

(3) 视图对应，如下25联考

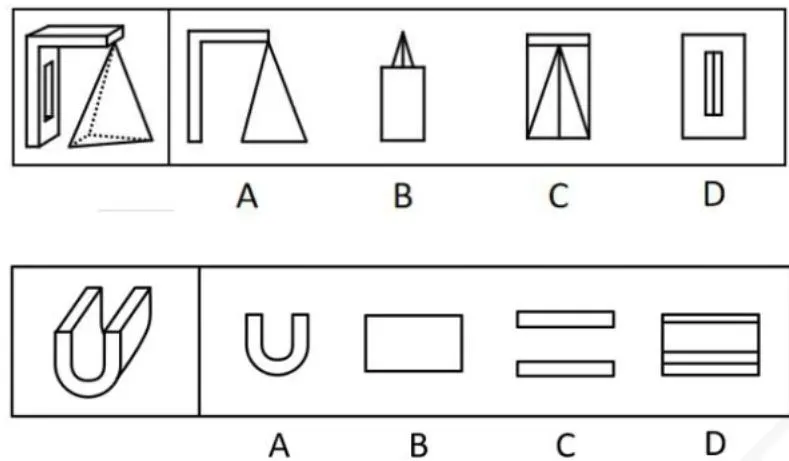

2）易错点：

1. 遮挡关系误判：如被上层结构遮挡的线条错误显示为实线；

2. 投影方向混淆：误将倾斜面投影为垂直线。

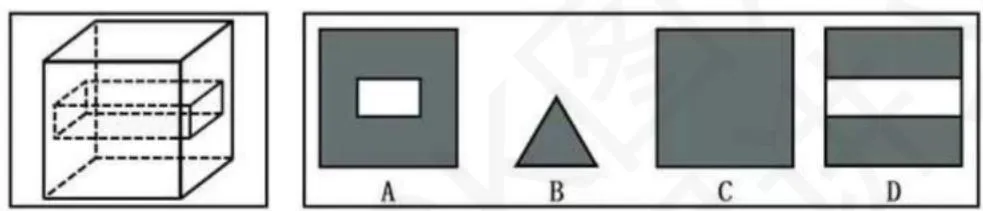

3. 忽略内部结构：如表面带凹槽的立体，对应视图中凹槽轮廓需用实线；

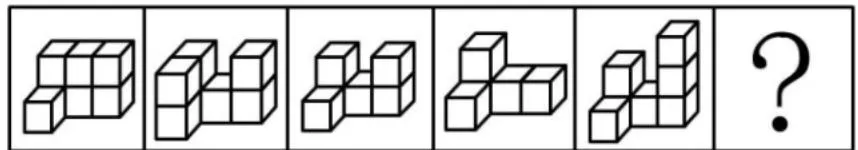

特殊考法：

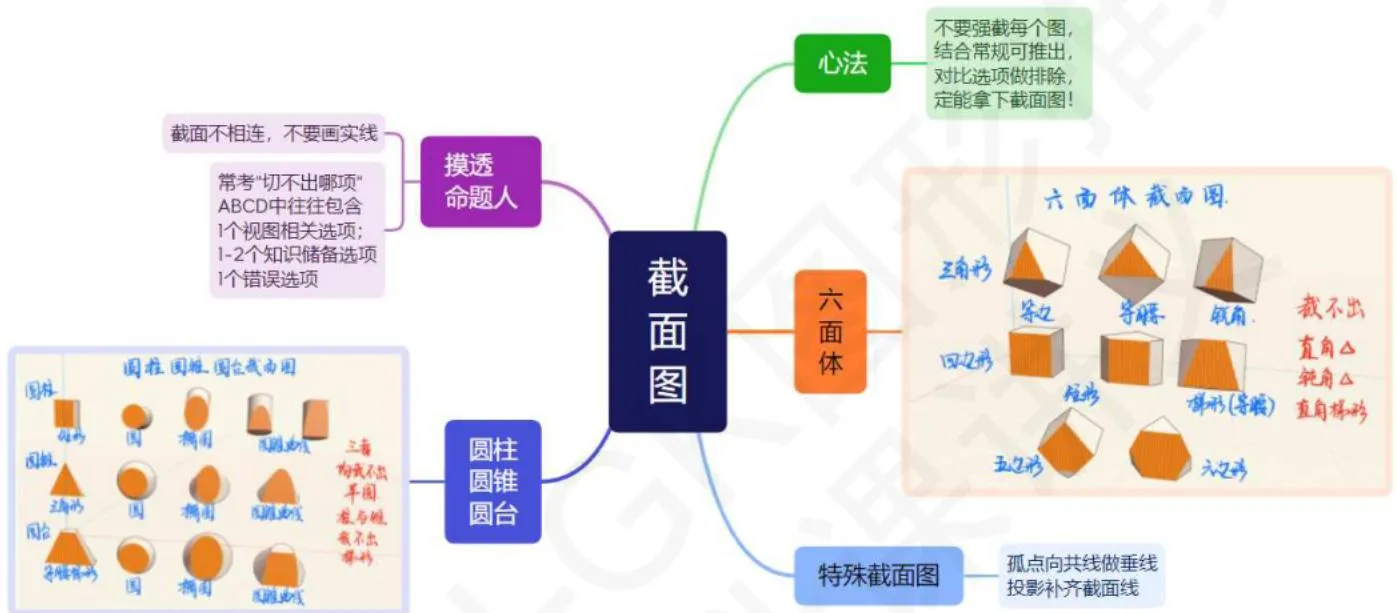

2.六面体截面图

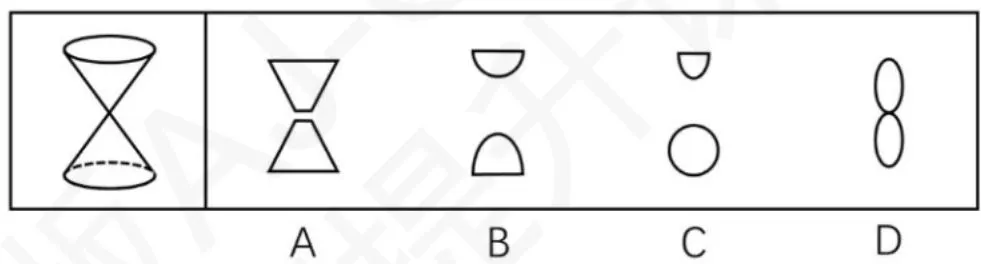

4. 圆柱、圆锥、圆台截面图

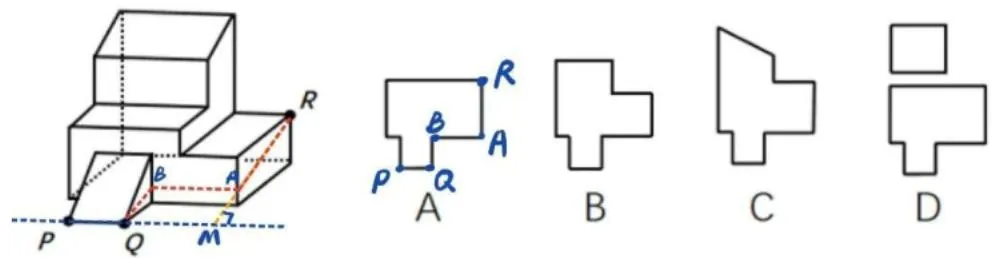

5. 特殊截面图（以25国考为例）

1. 弧点向共线做垂线：过R点向PQ所在直线作垂线RA，与右侧面前方棱交于点A； 2. 根据投影补齐截面线：根据投影，AM投影至PQ所在的三菱柱即为BQ； (3) 与选项做对应：于是截面线为 $\mathrm{R\to A\to B\to Q\to P}$ ，仅可以对应A选项
